托盘式直通电缆槽盒规格

当前位置: 主页 > 托盘式桥架规格型号

托盘式直通电缆槽盒规格

产品编号:JY-P101
产品名称:托盘式直通桥架
产品类别:托盘式电缆桥架

咨询热线:010-89519118 13552430833

详细信息

托盘式直通电缆桥架的结构特征为有孔托盘式代号P,托盘式直通桥架的托盘和盖板都要打有规则的透气孔,其具有密闭性和散热性的特点。下面为北京京运伟业电缆桥架小编给大家介绍一下托盘式直通桥架规格型号的具体内容:


1、托盘式直通桥架产品信息

产品编号:JY-P101

产品名称:托盘式直通桥架

产品类别:托盘式电缆桥架

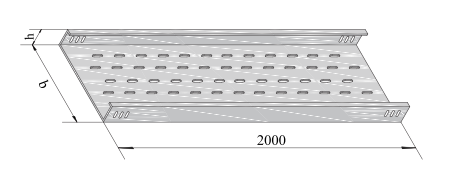

产品示意图片如下:

托盘式直通桥架规格型号示意图片


2、托盘式直通桥架规格型号



2.1 托盘式直通桥架规格型号的长度

托盘式直通桥架每节长度为一般2米,长度为3米、4米、6米的也有,桥架的长度决定于支吊架间的距离和现场安装环境。


2.2 托盘式直通桥架常用规格型号及宽度高度

规格1:200*60 宽度200mm  高度60mm

规格2:200*100 宽度200mm  高度100mm

规格3:200*150 宽度200mm  高度150mm

规格4:300*60  宽度300mm  高度60mm

规格5:300*100 宽度300mm  高度100mm

规格6:300*150 宽度300mm  高度150mm

规格7:400*60 宽度400mm  高度60mm

规格8:400*100 宽度400mm  高度100mm

规格9:400*150 宽度400mm  高度150mm

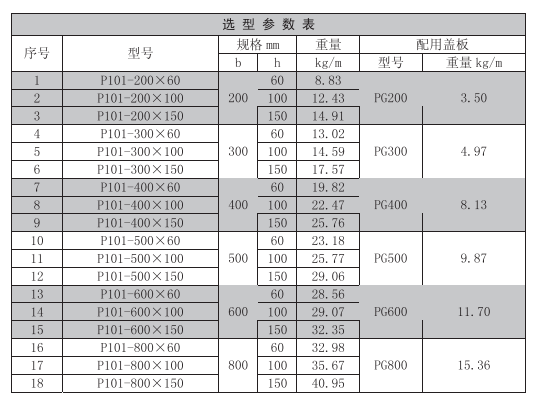

2.3 托盘式直通桥架全部规格型号:

托盘式直通桥架规格型号表


3、托盘式直通桥架规格型号的厚度和重量

按照《JB/T 10216-2013 电控配电用电缆桥架》桥架行业标准:

200*60尺寸的厚度为1.2mm,重量为8.83kg

200*100尺寸的厚度为1.2mm,重量为12.43kg

200*150尺寸的厚度为1.2mm,重量为14.91kg

300*60尺寸的厚度为1.2mm,重量为13.02kg

300*100尺寸的厚度为1.2mm,重量为14.59kg

300*150尺寸的厚度为1.2mm,重量为17.57kg

400*60尺寸的厚度为1.5mm,重量为19.82kg

400*100尺寸的厚度为1.5mm,重量为22.47kg

400*150尺寸的厚度为1.5mm,重量为25.76kg


4、托盘式直通桥架的材质

托盘式直通桥架按照材质分为金属托盘式直通桥架和非金属托盘式直通桥架,

金属托盘式直通桥架按照常用材质分为钢制托盘式直通桥架、不锈钢托盘式直通桥架和铝合金托盘式直通桥架。


5、托盘式直通桥架的表面防护工艺

托盘式直通桥架的表面防护处理工艺有电镀锌俗称冷镀锌、热浸镀锌工艺俗称热镀锌、 静电粉末喷涂工艺俗称喷塑、防腐蚀刷漆即VCI双金属涂层等,其中冷镀锌托盘式直通桥架多用于室内环境,热镀锌托盘式直通桥架多用于室外高温高热高腐蚀环境,托盘式直通桥架按照喷塑工艺不同分为防火托盘式直通桥架和喷塑托盘式直通桥架。


以上为托盘式直通桥架规格型号的相关内容,

如果您对托盘式直通桥架规格型号还有疑问,可以拨打咨询热线。
