梯式直通电缆线槽规格

当前位置: 主页 > 梯式桥架规格型号

梯式直通电缆线槽规格

产品编号:JY-T101
产品名称:梯架式直通
产品类别:梯架式电缆桥架

咨询热线:010-89519118 13552430833

详细信息

梯式直通电缆桥架的结构特征为梯架代号T,梯架主体结构由梯邦和梯撑组成,梯邦也叫侧板,梯撑也叫横档。一般一节2米的梯式桥架需要焊接7根横档。梯式直通电缆桥架一般不需要带盖板。下面为北京京运伟业电缆桥架小编给大家介绍一下梯式直通桥架规格型号的具体内容:


1、梯式直通电缆桥架产品信息

产品编号:JY-T101

产品名称:梯式直通桥架

产品类别:梯式电缆桥架

产品示意图片如下:

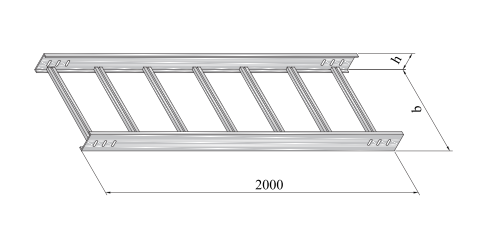

梯式直通电缆桥架示意图片




2、梯式直通桥架规格和型号



2.1 梯式直通桥架规格型号的长度

一般梯式直通桥架每节长度为2米,其他长度还有3米、4米、6米的,桥架长度跟支吊架跨距和安装难度有关系。


2.2 梯式直通桥架常用规格型号及宽度高度

规格1:200*60 宽度200mm  高度60mm

规格2:200*100 宽度200mm  高度100mm

规格3:200*150 宽度200mm  高度150mm

规格4:300*60  宽度300mm  高度60mm

规格5:300*100 宽度300mm  高度100mm

规格6:300*150 宽度300mm  高度150mm

规格7:400*60 宽度400mm  高度60mm

规格8:400*100 宽度400mm  高度100mm

规格9:400*150 宽度400mm  高度150mm


2.3 梯式直通桥架全部规格型号:

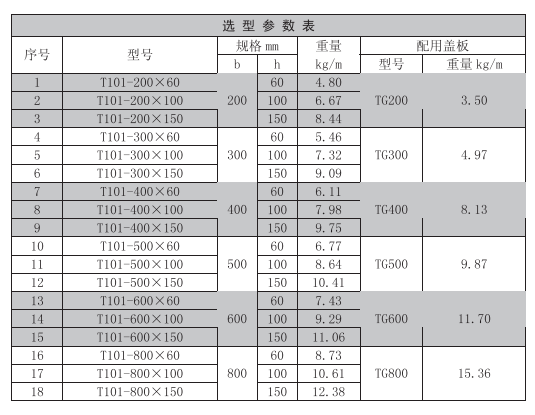

梯式直通桥架规格型号表


3、梯式直通桥架规格型号的厚度和重量

按照《JB/T 10216-2013 电控配电用电缆桥架》桥架行业标准:

200*60尺寸的厚度为1.2mm,重量为4.80kg

200*100尺寸的厚度为1.2mm,重量为6.67kg

200*150尺寸的厚度为1.2mm,重量为8.44kg

300*60尺寸的厚度为1.2mm,重量为5.46kg

300*100尺寸的厚度为1.2mm,重量为7.32kg

300*150尺寸的厚度为1.2mm,重量为9.09kg

4000*60尺寸的厚度为1.5mm,重量为6.11kg

400*100尺寸的厚度为1.5mm,重量为7.98kg

400*150尺寸的厚度为1.5mm,重量为9.75kg


4、梯式直通电缆桥架的材质

梯式直通桥架按照材质分为金属梯式直通桥架和非金属梯式直通桥架,

金属梯式直通桥架按照常用材质分为钢制梯式直通桥架、不锈钢梯式直通桥架和铝合金梯式直通桥架。


5、梯式直通电缆桥架的表面防护工艺

梯式直通桥架如果放在室外环境中,经过风吹日晒雨淋后,桥架表面容易生锈起斑,所以要让桥架具有能够防腐蚀的特点,必须对桥架进行表面防护工艺处理即防腐蚀处理,防腐蚀常用工艺包括冷镀锌、热镀锌和VCI双金属涂层,热镀锌工艺的镀锌层厚度比冷镀锌工艺的镀锌层厚度要厚,热镀锌锌层厚度一般要求大于等于65um,冷镀锌锌层厚度一般要求大于等于12um。冷镀锌梯式直通桥架比较适合室内弱腐蚀环境。


以上为梯式直通电缆桥架规格型号的相关内容,

如果您对梯式直通桥架规格型号还有疑问,可以拨打咨询热线。


下一篇:梯式水平弯通规格和型号
