网格式直通桥架规格

当前位置: 主页 > 网格桥架规格型号

网格式直通桥架规格

产品编号:JY-WT101
产品名称:网格式直通桥架
产品类别:网格式电缆桥架

咨询热线:010-89519118 13552430833

详细信息

网格式直通电缆桥架比托盘直通和梯架直通更利于机房后期维护,不会导致桥架灰尘聚集时间长了容易滋生细菌。网格式直通电缆桥架的结构特征为网状托盘代号WT,品种代号为直线段,品种代号01A。网格式直通电缆桥架规格型号参数包括宽度、高度、长度和丝径。下面为北京京运伟业电缆桥架小编给大家介绍一下网格式直通电缆桥架的相关知识内容:



1、网格式直通电缆桥架产品信息

产品编号:JY-WT101

产品名称:网格式直通桥架

产品类别:网格式电缆桥架

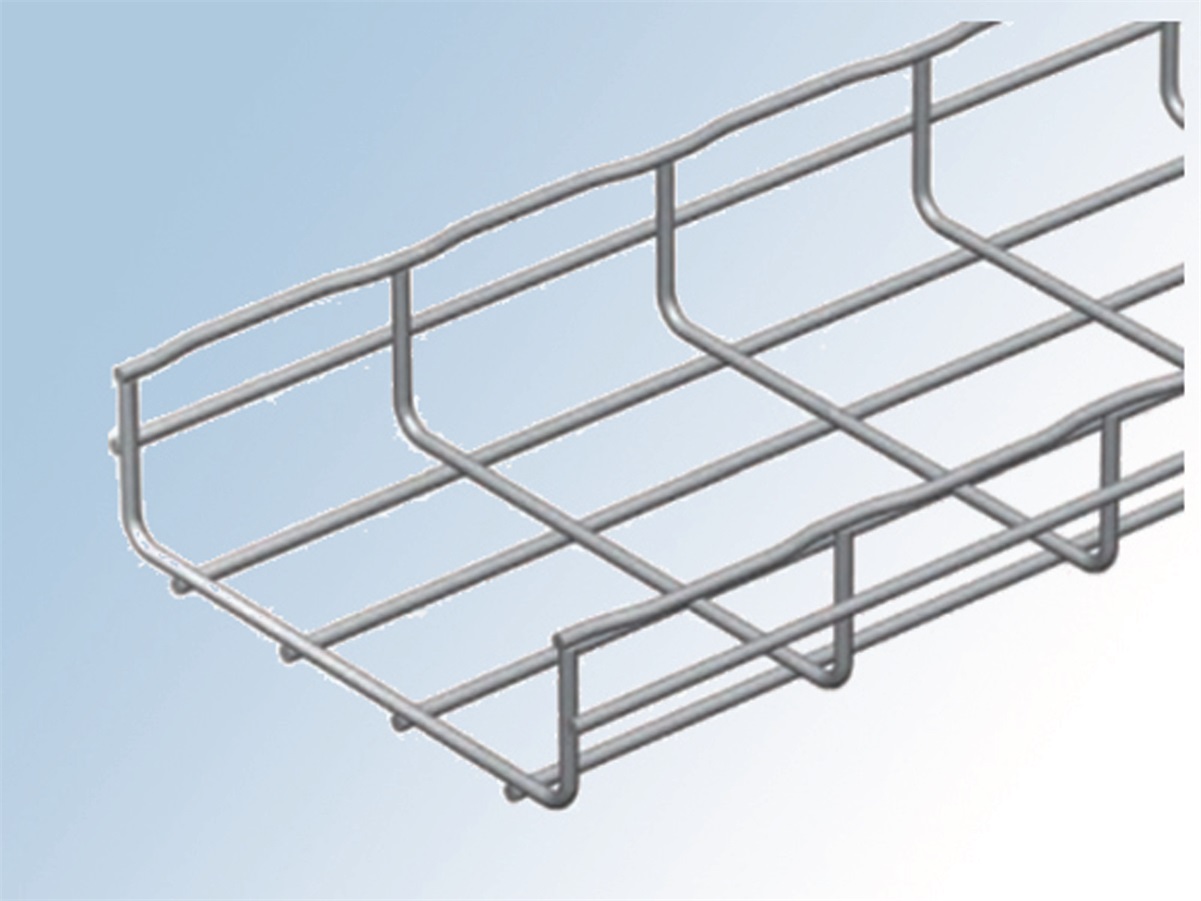

产品示意图片如下(包括常用零配件)

 网格式直通电缆桥架示意图片





2、网格式直通桥架规格和型号



2.1 网格式直通桥架规格型号的长度

网格式直通桥架一般每段长度为3米,支持按照要求进行长度定制。



2.2 网格式直通桥架常见规格型号的宽度、高度和丝径

下面为网格式直通常见桥架规格型号:

规格1:50*50 宽度50mm  高度50mm  丝径4.0mm

规格2:100*50 宽度100mm  高度50mm  丝径5.0mm

规格3:100*100 宽度100mm  高度100mm  丝径5.0mm

规格4:200*50  宽度200mm  高度50mm  丝径5.0mm

规格5:200*100 宽度200mm  高度100mm  丝径5.0mm

规格6:300*100 宽度300mm  高度100mm  丝径5.0mm

规格7:300*150 宽度300mm  高度150mm  丝径5.0mm

规格8:400*100 宽度400mm  高度100mm  丝径5.0/5.5mm

规格9:400*150 宽度400mm  高度150mm  丝径5.0/5.5mm

规格10:500*100 宽度500mm  高度100mm  丝径5.0/5.5mm



2.3 网格式直通桥架全部规格型号:

网格式直通桥架全部规格型号



3、网格式直通电缆桥架的配件数量

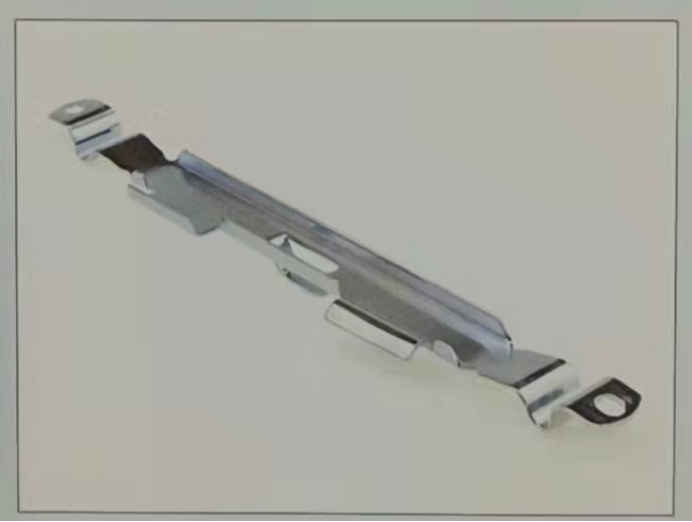

配件1:侧连接(也叫快速直接条)

侧连接

最大100*50的网格用卡扣,大于100*50的网格配侧连接。1节网格直通电缆桥架配1个侧连接,1个网格弯通电缆桥架配1个侧连接,1个网格三通电缆桥架配2个侧连接,1个网格四通电缆桥架配4个侧连接。

配件2:卡扣

卡扣

50、100宽网格桥架:如果配侧连接,底部配1套卡扣,如果不用侧连接,配3套卡扣,大于300宽网格桥架,底部配3套卡扣。1个弯通配2个卡扣,1个拐弯加强条。1个三通配2个卡扣。 1个四通配4个卡扣



4、网格式直通电缆桥架的材质

网格式直通桥架按照材质分为电镀锌网格式直通桥架、热镀锌网格式直通桥架和不锈钢网格式直通桥架。电镀锌网格式直通桥架采用电镀锌工艺,电镀锌工艺利用电解溶液技术使锌离子附着到钢铁基材上,锌层厚度可以大于等于12um。热镀锌工艺是把锌金属溶液与钢铁基材进行化学反应,生产锌铁合金层来防腐蚀,锌层厚度一般大于等于65um。不锈钢网格式直通桥架制作材质可以选用201不锈钢或304不锈钢。



5、网格式直通电缆桥架的特点

特点1:洁净

网格式直通电缆桥架具有开放式自然通风散热的特点,可以减少灰尘堆积提高洁净度,防止细菌繁殖。

特点2:耐用

不锈钢网格式直通电缆桥架具有高品质钝化的特点,在非常恶劣的环境下也能够经久耐用。

特点3:便捷

网格式直通电缆桥架可以在桥架安装现场,通过二次制作加工,变成弯通网格式桥架、三通网格式桥架、变径网格式桥架等,具有加工便捷的特点,可以满足现场安装对于各种样式网格式桥架的需求,使用起来非常方便。



以上为网格式直通电缆桥架规格型号的相关内容,

如果您对网格式直通桥架规格和型号还有疑问,可以拨打咨询热线。
