槽式直通电缆桥架规格

当前位置: 主页 > 槽式桥架规格型号

槽式直通电缆桥架规格

产品编号:JY-C101
产品名称:槽式直通桥架
产品类别:槽式电缆桥架

咨询热线:010-89519118 13552430833

详细信息

槽式直通电缆桥架的结构特征为无孔托盘式代号C,品种代号为直线段代号01A,规格型号参数包括宽度、高度、长度和厚度等。下面为北京京运伟业电缆桥架小编给大家介绍一下槽式直通桥架规格型号的具体内容:


1、槽式直通电缆桥架产品信息

产品编号:JY-C101

产品名称:槽式直通桥架

产品类别:槽式电缆桥架

产品示意图片如下:

槽式直通桥架规格型号示意图片




2、槽式直通桥架规格和型号



2.1 槽式直通桥架规格型号的长度

一般槽式直通桥架每节长度为2米,按照国标规定长度也有3米、4米、6米的,跟桥架支吊架间的跨距和桥架安装环境约束有直接关系。


2.2 槽式直通桥架常用规格型号及宽度高度

规格1:50*50 宽度50mm  高度50mm

规格2:100*50 宽度100mm  高度50mm

规格3:150*50 宽度150mm  高度50mm

规格4:200*50  宽度200mm  高度50mm

规格5:150*100 宽度150mm  高度100mm

规格6:200*100 宽度200mm  高度100mm

规格7:300*100 宽度300mm  高度100mm

规格8:400*100 宽度400mm  高度100mm

规格9:500*100 宽度500mm  高度100mm

规格10:600*100 宽度600mm  高度100mm


2.3 槽式直通桥架全部规格型号:

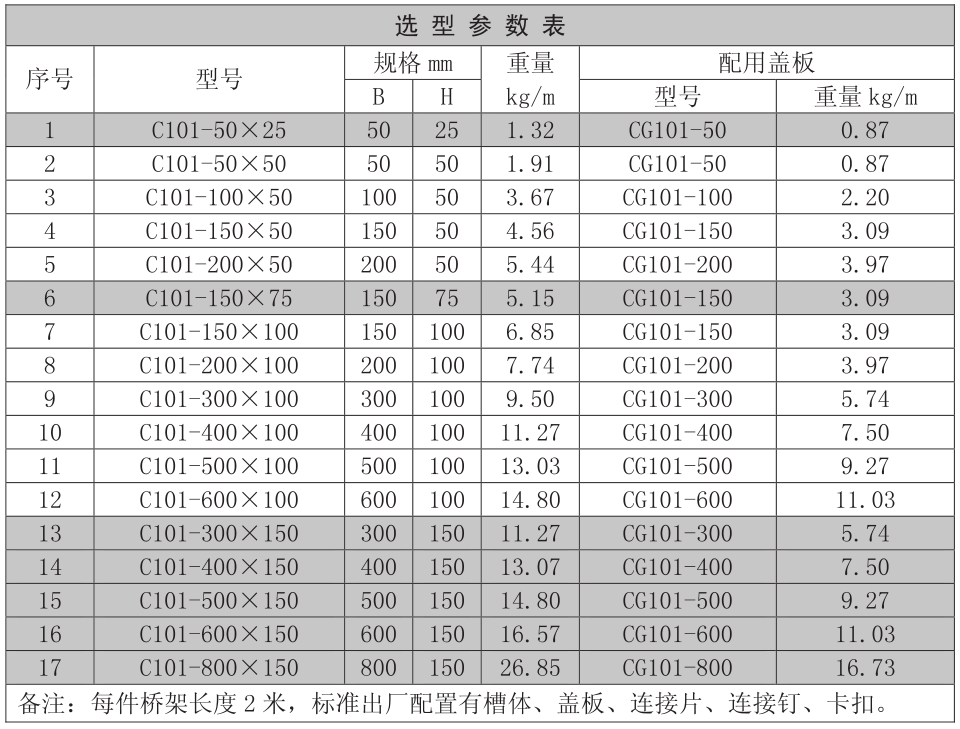

槽式直通桥架规格型号表


3、槽式直通桥架规格型号的厚度和重量

按照《JB/T 10216-2013 电控配电用电缆桥架》桥架行业标准:

50*25尺寸的厚度为1.0mm,重量为1.32kg

50*50尺寸的厚度为1.0mm,重量为1.91kg

100*50尺寸的厚度为1.0mm,重量为3.61kg

150*50尺寸的厚度为1.0mm,重量为4.56kg

200*50尺寸的厚度为1.2mm,重量为5.44kg

150*75尺寸的厚度为1.0mm,重量为5.15kg

150*100尺寸的厚度为1.0mm,重量为6.85kg

200*100尺寸的厚度为1.2mm,重量为7.74kg

300*100尺寸的厚度为1.2mm,重量为9.50kg

400*100尺寸的厚度为1.5mm,重量为11.27kg

500*100尺寸的厚度为1.5mm,重量为13.03kg

600*100尺寸的厚度为2.0mm,重量为14.80kg


4、槽式直通电缆桥架的材质

槽式直通桥架按照材质分为金属槽式直通桥架和非金属槽式直通桥架,

金属槽式直通桥架按照常用材质分为钢制槽式直通桥架、不锈钢槽式直通桥架和铝合金槽式直通桥架。


5、槽式直通电缆桥架的表面防护工艺

槽式直通桥架的表面防护处理工艺有电镀锌工艺也称冷镀锌、热镀锌工艺也称热浸镀锌、 喷塑工艺即喷涂静电粉末、防腐蚀工艺即VCI双金属涂层等。槽式直通桥架安装在室内时多采用冷镀锌工艺,安装在室外时要采用热镀锌工艺,热镀锌工艺镀锌层厚度能达到65um以上,可以抵抗室外的强腐蚀。有防火要求的线路可以使用喷塑防火槽式直通桥架。


以上为槽式直通桥架规格型号的相关内容,

如果您对槽式直通桥架规格型号还有疑问,可以拨打咨询热线。
