电缆线槽安装图片展示,支架托臂标准距离介绍

当前位置: 主页 > 电缆桥架安装

电缆线槽安装图片展示,支架托臂标准距离介绍

时间:2022-06-07 18:09:49 来源:桥架安装

电缆桥架安装有很多标准规范,桥架的固定需要支架托臂这些装置,桥架安装标准中对于桥架与周围建筑物、桥架与桥架之间的距离都有明确的规定,桥架安装图片有室内的也有室外的。相关知识点整理如下:

1、电缆桥架

电缆桥架垂直弯通包括:垂直凸弯通(也称上垂直弯通)、垂直凹弯通(也称下垂直弯通)、上垂直三通、下垂直三通、上边垂直三通、下边垂直三通、左下角垂直三通、右下角垂直三通、垂直四通、上边垂直四通等。电缆桥架按照结构类型可以分为槽式、托盘式、梯式、网格式、组装式等。其中槽式即无孔托盘,就是密闭的没有通风孔。托盘式属于有孔托盘。

电缆桥架

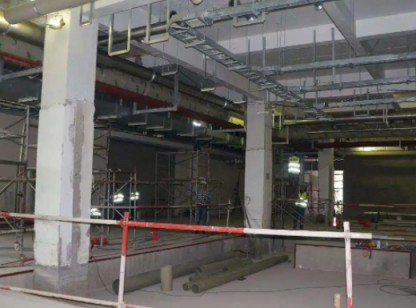

2、桥架安装

桥架安装时,遇到表面喷塑\防火的托盘或梯架,要把接地位置或连接电气位置的绝缘涂层清理干净,防止电流不能顺畅通过产生积电,发生电力安全事故。桥架安装工艺流程包括策划排布、桥架材质检验、支吊架选择及加工、洞口预留、弹线定位、水平桥架安装、竖向桥架安装、室外桥架安装和桥架与箱柜、设备连接、桥架接地、桥架补偿和桥架标示。

桥架安装

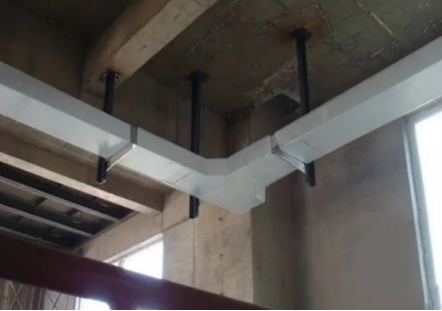

3、桥架支架

电缆桥架敷设用圆钢或角钢做固定吊架时,同一水平线路的吊架长度应保持一致,圆吊架套丝长度要相同,吊架伸出横担支架的长度应相同,且不超过50mm。电缆桥架支架的配套连接螺栓要根据具体要求型号来订货,电缆桥架支架的表面处理主要有喷漆、镀锌两种工艺,在重腐蚀环境下可以采用镀锌工艺。

桥架支架

4、桥架托臂

电缆桥架编写墙面水平托臂提料清单时应填写:名称+型号+托臂长度+托臂高度。如:“托臂(五)JY-TB105,L=200,H=50”,(表示托臂长度200mm,托臂离墙距离为50mm。电缆桥架编写地面支架提料清单时应填写:名称+型号+托臂长度+托臂高度。如:“角钢外支架JY-ZJ,L=600,H=100”,表示支架平面长度为600mm,支架离地距为100mm。适用于600宽桥架安装。

5、桥架距离

电缆桥架敷设为多层时,其层间间距一般为:电力电缆间的距离不小于0.3m,控制电缆间不小于0.2m,弱电电缆与电力电缆的间距不应小于0.5m。电缆桥架与一般工艺管道平行铺设时,敷设间隔至少400mm,与工艺管道交叉敷设时,安装间距最小为300mm,电缆桥架与腐蚀气体管道的平行间距至少为500mm,交叉间距最小为500mm。

6、国家标准

2000国家标准中玻璃钢材质的代号为B,其他材质的代号为-。2000国家标准中槽式桥架结构特征名称为无孔托盘,代号为C。2000国家标准于2000年11月29日发布,2000年12月1日开始实施,2013国家标准的发布日期2013年12月31日,正式实施日期为2014年7月1日。



以上为北京京运伟业小编整理的电缆桥架的支架托臂安装标准及图片的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
