电缆桥架安装图片展示,宽度、高度和厚度相关说明

当前位置: 主页 > 电缆桥架安装

电缆桥架安装图片展示,宽度、高度和厚度相关说明

时间:2022-06-04 17:57:53 来源:桥架安装

桥架安装之前土建施工应当已经完成,竖井井道的封顶已完成,保证安装周边环境的整洁干净。桥架安装之前穿墙和跨楼层的孔洞位置要保证准确。桥架安装图片有很多种室内室外都有。桥架的宽度、高度和厚度都是桥架重要的技术参数。以下内容来源于网络整理。

1、电缆桥架

电缆桥架支架的配套连接螺栓要根据具体要求型号来订货,电缆桥架支架的表面处理主要有喷漆、镀锌两种工艺,在重腐蚀环境下可以采用镀锌工艺。电缆桥架不适合敷设在热力管道的上方或者腐蚀性液体管道的下方。当管道气体的密度大于空气时,电缆桥架宜安装在其上方,当管道气体的密度小于空气时,电缆桥架适合安装在其下方。

2、桥架安装

桥架安装支、吊架时,应该使用挂线或弹线找直,使用水平尺来找平,以保证安装以后,能够横平竖直。桥架安装时,如果上下位置有热水管或蒸汽管,要铺设在这些管道的下方。桥架安装穿越电缆竖井或者不同防火区域,应该做好相关阻燃封堵措施。

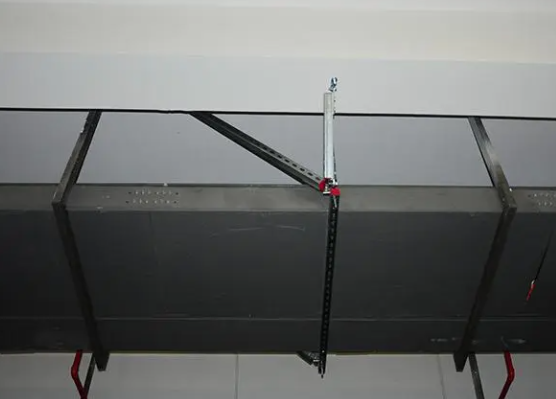

安装图片1

安装图片1

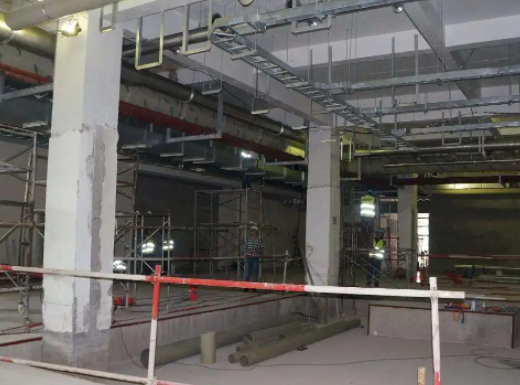

安装图片2

安装图片2

安装图片3

安装图片3

3、桥架宽度

客户根据承载力的需要选择用哪种材质。一般电缆桥架宽度400mm以下选用扁钢外支架,电缆桥架宽度400mm以上选用角钢外支架。宽度大于500mm的电缆桥架敷设时,桥架弯通、三通、四通除了按照标准规范设置支吊架外,还应该在其中间增加支吊架。

4、桥架高度

电缆桥架吊架编写提料清单时应填写:名称+高度H+横担长度L,例如:角钢双拉吊架,规格H=1500mm,L=1000mm(角钢吊架默认横担长度=桥架宽度+200mm)。电缆桥架的常用高度有50mm、100mm、150mm、200mm,电缆数量比较少的话一般使用50mm,100mm是使用最多的高度之一。

5、桥架厚度

电缆桥架的重量决定因素包括桥架的宽度、高度、厚度和密度,宽度越宽重量越大,例如200*50mm比100*50的桥架要重,高度越高重量越沉,例如100*100mm比100*50mm的桥架要沉,厚度越厚重量越大,例如200*100*1.2mm比200*100*1.0mm的桥架重量大,钢制桥架比铝合金桥架就重。同一材质的电缆桥架,桥架宽度越宽,桥架价格越高。桥架高度越高,桥架价格也越高,桥架厚度越厚,桥架价格也越高。



以上为北京京运伟业小编整理的电缆桥架安装图片以及桥架宽度、高度和厚度的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
