铝合金桥架规格表内容有哪些，桥架常用规格与厚度

铝合金桥架具有外观漂亮、结构简单、重量轻、载荷承重大等特点。铝合金电缆桥架规格表行代表的是宽度，列代表的是高度，单位为毫米。按照JB/T 10216-2013桥架标准，铝合金桥架桥架常用规格有50*50mm、100*50mm、100*100mm、200*100mm、300*100mm、400*100mm等，常用厚度有1.2mm、1.5mm、2.0mm、2.2mm、2.5mm。以下内容来源于网络整理。

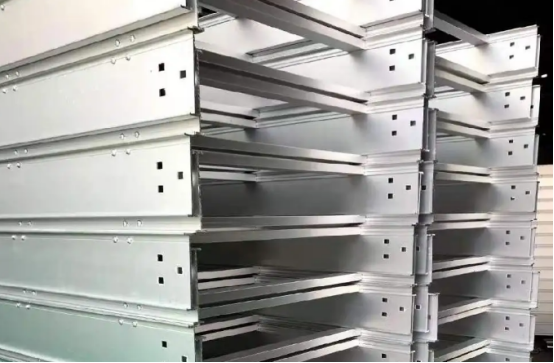

1、铝合金桥架

铝合金桥架改向弯通包括：垂直左上弯通、垂直右上弯通、垂直左下弯通、垂直右下弯通、垂直左上三通、垂直右上三通等。铝合金桥架敷设时要连接的电气设备的位置应该已经确定完毕，铝合金桥架敷设的钢制托盘、梯架自身之间的连接要保证牢固可靠，周围的空间能够满足线缆敷设和维护需要。

TB-103型托臂可与H103槽钢立柱、H104角钢立柱、H105异型立柱配套使用。TB-105型托臂通常用作垂直安装铝合金桥架的支架。也可用作地面支架/机柜顶部水平支架使用。铝合金桥架直线段的标准长度一般有2m、3m、4m、6m几种。铝合金桥架弯通的内侧弯曲半径有50mm、100mm、150mm、200mm、300mm、400mm、600mm等。

2、桥架规格

铝合金桥架的常用中等规格有200*50mm、200*100mm、200*150mm、300*50mm、300*100mm、300*150mm、400*100mm、400*150mm、400*200mm等。铝合金桥架吊架编写提料清单时应填写：名称+高度H+横担长度L，例如：角钢双拉吊架，规格H=1500mm，L=1000mm（角钢吊架默认横担长度=桥架宽度+200mm）。

3、桥架标准

铝合金电缆桥架2000国家标准适用于工业与民用建筑中铝桥架的制作、试验和检测，以及工程设计与施工，按照2000国家标准选用的铝桥架，应经过国家专业质量检测结构的检测和认证。铝合金电缆桥架2000国家标准包含铝合金桥架的型式及品种、托盘和梯架的规格、荷载等级的选择，铝合金电缆桥架2019国家标准包括铝合金桥架的常用规格尺寸、板材厚度和额定均布载荷等级。

4、桥架宽度

铝合金桥架的常见高度有50mm、100mm、150mm、200mm等。铝合金桥架的常见宽度有100mm、200mm、300mm、400mm、500mm、600mm等。铝合金桥架的价格与桥架的规格有直接关系，桥架的规格越大桥架的价格越高。例如桥架的宽度相同，桥架高度越高价格越高，桥架的高度相同，桥架的宽度越宽，桥架的价格也越高。

5、桥架高度

在铝合金桥架需要分叉敷设或者向上、向下方向延展时，可以设置弯通，因空间条件限制或有特殊要求，可以使用铰连板。连接不同宽度或高度的两段铝合金桥架时，可以使用变宽或变高连接板。铝合金桥架编写地面支架提料清单时应填写：名称+型号+托臂长度+托臂高度。如：“角钢外支架JY-ZJ，L=600，H=100”，表示支架平面长度为600mm，支架离地距为100mm。适用于600宽桥架安装。

6、桥架厚度

铝合金电缆桥架2013行业标准规定桥架宽度大于等于400mm时，桥架底板厚度可以比桥架侧板的厚度薄，但必须加横档。铝合金电缆桥架2013行业标准规定桥架宽度大于150mm小于等于300mm时，桥架板材厚度应为1.5mm，桥架连接片的厚度应该至少为1.5mm，桥架盖板的最小厚度可以为1.2mm。

以上为北京京运伟业小编整理的铝合金桥架规格表及桥架常用规格与厚度的相关内容，如果您对相关知识还有疑问，可以拨打咨询热线。
