电缆桥架直线段的标准长度一般有2m、3m、4m、6m几种。普通电缆桥架的标准长度一般为2m。大跨距电缆桥架的长度一般都大于2m。电缆桥架的重量等于桥架密度*桥架体积,桥架密度取决于桥架的材质,桥架的体积取决于桥架规格和厚度。桥架常用长度有2m、3m、4m等,桥架常用弯曲半径有200mm、300mm、400mm等。更多详细内容可以参考下面:

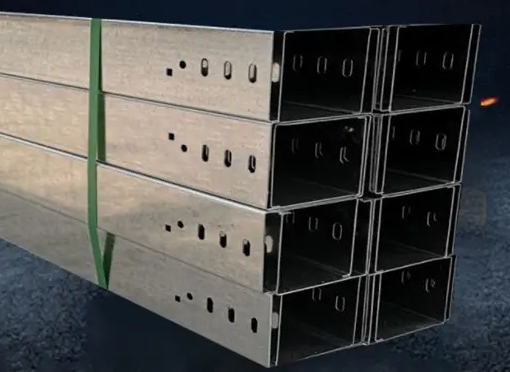

1、大跨距电缆桥架
由室外进入建筑物内的槽式大跨距电缆桥架,桥架向外的坡度不得小于1/100。用电设备与电缆桥架交叉时,中间的距离要大于等于0.5mm。大跨距电缆桥架的长度都要超过2米,例如3米、4米、6米。其配套支吊架的跨距肯定也会大于2米,外部约束条件可能由安装环境的影响,也可能是桥架项目的技术要求。

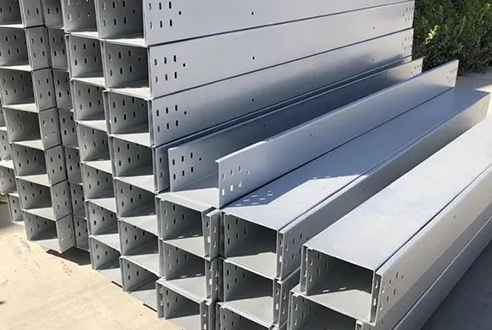

2、桥架重量
带盖板的梯式电缆桥架的重量主要由梯架主体重量与盖板重量组成,梯式电缆桥架的宽度越大,梯架主体重量与盖板重量差别越小。槽式电缆桥架的重量主要由托盘与盖板组成,托盘的重量要大于盖板的重量,例如200*100mm规格普通镀锌桥架,托盘每米重量为7.74千克,盖板每米重量为3.97千克。
3、桥架长度
电缆桥架编写立柱提料清单时应填写:名称+型号+立柱长度+分类。如“热浸锌槽钢立柱,规格JY-H103-1000 (I型)”,“热浸锌角钢立柱,规格JY-H104-800 (II型)”。电缆桥架直线段的标准长度一般有2m、3m、4m、6m几种。电缆桥架弯通的内侧弯曲半径有50mm、100mm、150mm、200mm、300mm、400mm、600mm等。
4、桥架弯曲半径
电缆桥架敷设时遇到电缆需要分支或拐弯,托盘或梯架的弯通、三通等的弯曲半径要大于敷设电缆的最大弯曲半径,否则安装的桥架会对电缆产生损坏。电缆桥架弯通的弯曲半径小于300mm,应在弯头与直线段的连接处300mm~600mm处,单独设置一个支吊架。大于等于300mm时,还应该在弯通的中间位置加一个支、吊架。
5、桥架材质
桥架附件材质的防腐处理应该与桥架主体材质保持一致,各种支吊架材质的表面处理是否与托盘、梯架是否相一致,可以与制造商和用户进行协商。桥架材质的尺寸精度要采用游标卡尺、卷尺进行检测,桥架材质的焊缝表面要均匀、不得有漏焊、裂纹、夹渣、弧坑等缺陷。
6、桥架规格
电缆桥架及其附件都应当采用定型产品且须经过镀锌处理。其规格型号也应该符合项目设计要求。同一规格不同材质的电缆桥架,镀锌电缆桥架比铝合金电缆桥架的价格要高,玻璃钢电缆桥架比镀锌电缆桥架的价格要便宜。
7、桥架厚度
按照2013桥架标准,托盘、梯架的宽度大于500mm小于等于800mm,如果为钢制,桥架厚度应为2.0mm,如果为铝合金,桥架厚度至少为2.2mm,如果为玻璃钢制,桥架厚度最小为4.5mm。桥架标准中模压增强型梯架桥架的宽度大于150mm小于等于400mm时,侧板的厚度应至少为1.2mm,横档的厚度应不小于1.2mm,盖板的厚度应不低于0.6mm。
以上为北京京运伟业小编整理的大跨距电缆桥架重量计算及桥架常用长度和弯曲半径的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
