电缆桥架弯通三通选型

当前位置: 主页 > 电缆桥架选型

电缆桥架弯通三通选型

时间:2022-05-24 16:02:01 来源:电缆桥架选型

友情提示:

1、PC端  :按Ctrl+D键可收藏本页。

2、手机端:可以点击收藏直接添加。



电缆桥架采购人员前期最为常见的工作就是电缆桥架选型,也就是告知电缆桥架生产厂家,当前桥架项目中需要哪些直通和配套弯通,告知的信息中要包含这些直通、弯通、三通、四通的规格型号(例如100*50mm),变径方向(水平、垂直)、数量等等。

1、桥架弯通预算

在实际项目中,咱们采购人员给出的桥架询价清单中,往往只有桥架直通的规格型号和数量信息,却没有弯通、三通、四通的任何信息,但备注中却要求报价含配套弯通。在这种情况下,桥架厂家只能通过桥架直通价格来估算配套弯通价格,估算价格偏差一般都比较大,常常导致项目预算不准确。为了避免项目预算风险,一定要让现场技术人员,根据项目设计图纸、现场线路走向、孔洞测量数据,以及桥架厂家提供的配套弯通配件图,来进行电缆桥架选型工作,把配套弯通的规格型号、变径方向和数量搞清楚,这样才能把项目预算做精细做准确。

2、桥架弯通类型

电缆桥架配套弯通按照方向主要分为三种类型:水平弯通、垂直弯通、改向弯通。水平弯通包括:水平90度弯通、水平135度弯通、水平三通、水平四通、水平等差弯、变径接头、喇叭口等类型。垂直弯通包括:垂直凸弯通(也称上垂直弯通)、垂直凹弯通(也称下垂直弯通)、上垂直三通、下垂直三通、上边垂直三通、下边垂直三通、左下角垂直三通、右下角垂直三通、垂直四通、上边垂直四通等类型。改向弯通包括:垂直左上弯通、垂直右上弯通、垂直左下弯通、垂直右下弯通、垂直左上三通、垂直右上三通等类型。

如上所述常用的电缆桥架弯通、三通、四通共有四十余种,且同一项目不可避免的有规格不同的电缆桥架,就会需要各种不同规格变径的弯通。有时候一件桥架四通的四个出口规格大小各不相同,这就需要电气工程师根据图纸要求列出详细采购清单,我们作为生产厂家能提供的服务就是严格按照规格清单要求,按照ISO9001质量体系管理生产,为客户及时准确地提供合格的电缆桥架产品。

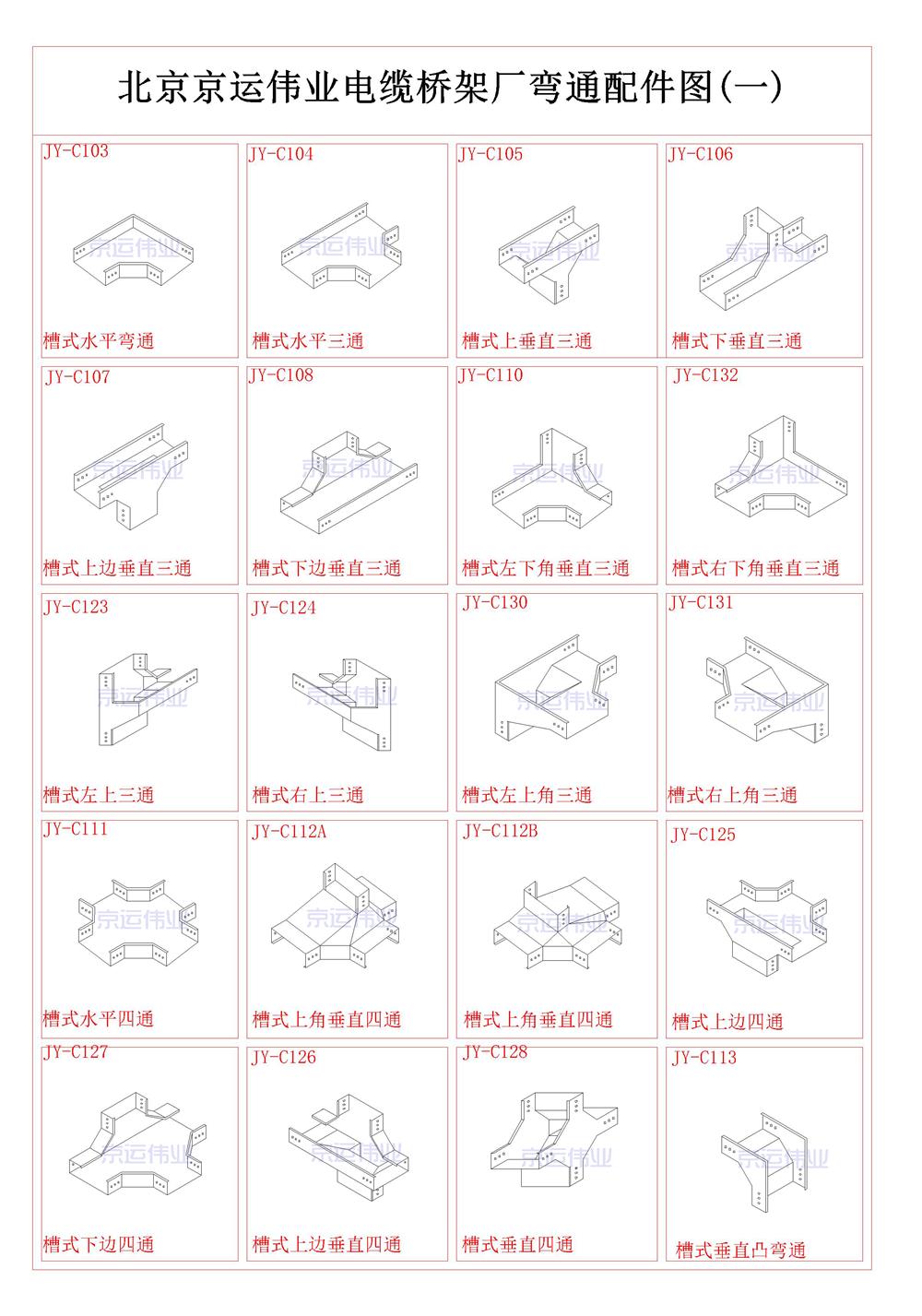

3、弯通配件图

为了方便现场技术人员的准确选型,我厂特意整理出常用的电缆桥架配套弯通配件图(见上图),技术人员根据需要在提料清单中填写:名称+产品编码+规格型号(宽mm*高mm),如:

1、槽式水平三通 JY-C103-200*100

2、槽式上边垂直四通 JY-C126-600*100

电缆桥架遇到变径弯通或者变径四通,提料清单中需要分别标明电缆桥架出口大小。如:变径水平三通  JY-C104-600*100-400*100-200*100

凡是涉及变径的弯通配件,需要附弯通配件图,并明确对应出口大小尺寸,因为变径配件为非标加工件,不退不换,所以我公司技术人员在会在生产前和现场技术人员重复确认,以避免交货错误,延误工期。也希望大家能给予理解。

不同生产厂家电缆桥架的弯通编号各不相同,因此提示大家,一定要写清楚中文名称。如果同一个项目需要用到同一规格不同材质,不同样式的电缆桥架,参照弯通配件图提交弯通清单时一定要清晰列明名称。提料名称规则通常是:材质+型式+规格,如:防火槽式水平弯通200*100、喷塑槽式水平三通100*50、不锈钢梯式水平四通300*100等。

电缆桥架弯通配件中的终端封头和伸缩节也需要单独提料。伸缩节默认无盖,如需要增加伸缩节盖板需备注说明。有其他问题咨询,请直接电话联系厂家,会有专业人员接听指导。



以上为北京京运伟业电缆桥架小编整理的电缆桥架配套弯通选型的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
