梯式和槽式的主要区别有哪些,例如承受负载和散热

当前位置: 主页 > 槽式电缆桥架

梯式和槽式的主要区别有哪些,例如承受负载和散热

时间:2022-09-28 18:28:31 来源:槽式桥架

槽式桥架是外形为长方形盒子的电缆保护装置,梯式桥架是外形酷似爬墙用梯子的电缆敷设装置。槽式桥架的防护类型包括防强腐蚀型(防护类型代号为F2),使用环境条件等级为3K5L/3C4。槽式桥架和梯式桥架的主要区别如下:

1、结构区别

按照2013桥架标准,槽式桥架结构为无孔托盘代号为C,梯式桥架结构为梯架代号为T,与槽式桥架结构类似的还有托盘式桥架,结构名称为有孔托盘,代号为P。槽式桥架和托盘式桥架都有双边结构的,双边槽式桥架结构的标准名称为双边无孔托盘,代号为DC。

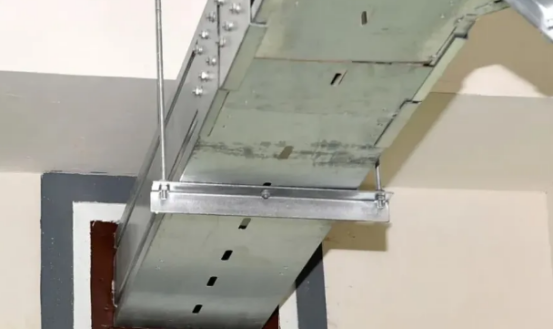

槽式桥架

2、组成区别

槽式桥架的主体一般由托盘组成,槽式桥架的托盘一般由一块板材直接折弯而成,大跨距槽式桥架的托盘一般由一块底板和两块侧板焊接而成。梯式桥架的主体由两块梯邦和多根梯撑组成,槽式桥架和梯式桥架的组成配件都包括盖板和连接片。

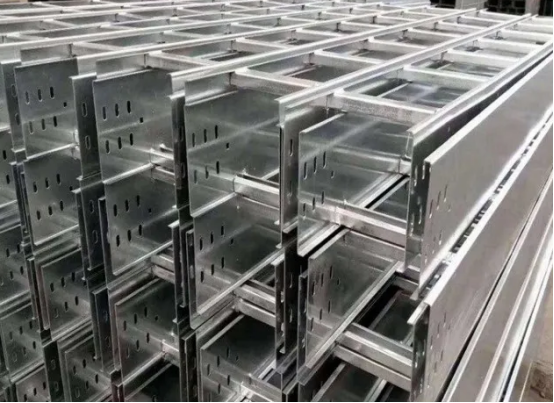

梯式桥架

3、重量通风区别

相同规格相同材质的槽式桥架和梯式桥架,槽式桥架的板材用料要比梯式桥架多,所以槽式桥架的重量要比梯式桥架沉,槽式桥架是无孔封闭式的,要通风的话需要在盖板和托盘底部打通风孔,就变为了托盘式桥架,通风孔面积不能大于平面面积的40%。梯式桥架是开放式自然通风。

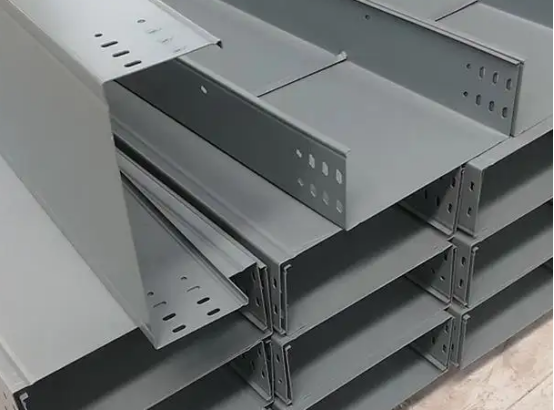

托盘式桥架



以上为北京京运伟业电缆桥架厂小编整理的梯式桥架和槽式桥架的区别的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
