槽式钢制电缆桥架与铝合金桥架在材质厚度重量方面的区别

当前位置: 主页 > 槽式电缆桥架

槽式钢制电缆桥架与铝合金桥架在材质厚度重量方面的区别

时间:2022-05-01 15:17:46 来源:槽式电缆桥架

电缆桥架按照材质可以分为钢制电缆桥架和铝合金电缆桥架,按照主体结构可以分为槽式电缆桥架、托盘式电缆桥架等。同规格的桥架,材质不同,其厚度和重量也不相同。更多详细内容可以参考下面:

1、槽式电缆桥架

槽式电缆桥架与一般工艺管道平行铺设时,敷设间隔至少400mm,与工艺管道交叉敷设时,安装间距最小为300mm,槽式电缆桥架与腐蚀气体管道的平行间距至少为500mm,交叉间距最小为500mm。槽式电缆桥架敷设支、吊架时,应该使用挂线或弹线找直,使用水平尺来找平,以保证安装以后,能够横平竖直。

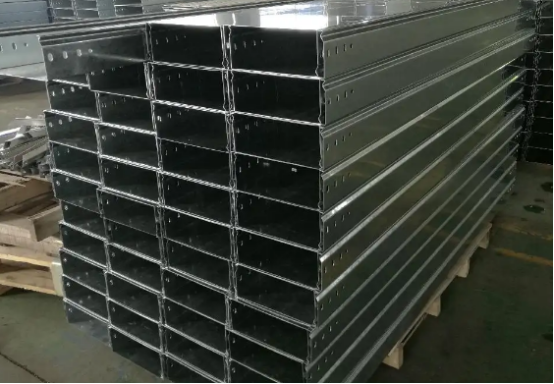

槽式电缆桥架

2、钢制电缆桥架

钢制电缆桥架水平安装时,支吊架之间距离适合在1.5米~2米,在转弯处的支吊架间距应为0.3米~0.6米,钢制电缆桥架垂直安装时,支吊架间的距离不应该超过2米。钢制电缆桥架单层安装时,配套支吊架的间距不应该大于2米,钢制电缆桥架多层同时敷设时,支吊架之间的距离应该根据载荷进行具体计算。

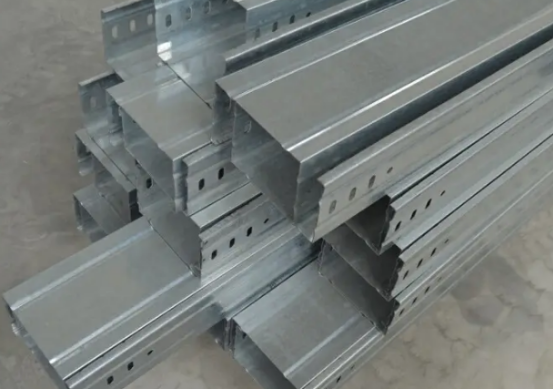

钢制电缆桥架

3、铝合金电缆桥架

铝合金电缆桥架的长度为2、3m时,尺寸允许偏差为正负3mm,铝合金电缆桥架长度为4、6m时,尺寸偏差允许正负4mm。铝合金电缆桥架的边角覆盖率参照《电工绝缘粉末实验方法》GB6554标准,铝合金电缆桥架的表面防护测验包括盐雾、氨气、紫外线冷凝等。

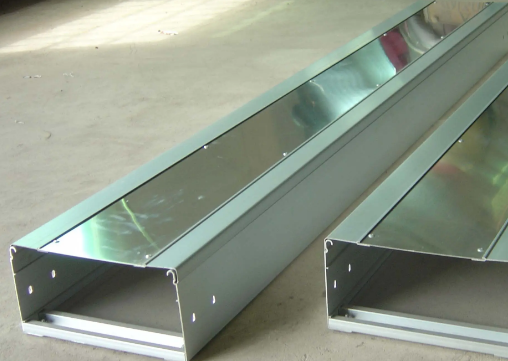

铝合金电缆桥架

4、桥架材质

电镀锌桥架材质表面锌层厚度要大于等于12um,不应该露出金属基体,桥架材质表面要光滑和均匀,不得有起皮、气泡、花斑、局部伤痕等缺陷。桥架材质的直线段长度小于等于2米时,精度允许偏差为正负2mm。桥架材质表面的平面度要求每平方米偏差不大于5mm。

5、桥架厚度

桥架标准中桥架的厚度会影响桥架的安全工作载荷,同样的支吊架跨度同样的规格的桥架,桥架板材厚度越厚,其承重能力越强,承受负载时的挠度值也会越小,即弯曲变形的幅度越小。铝合金电缆桥架2013行业标准规定桥架宽度小于等于150mm时,桥架板材厚度应为1.2mm,桥架连接片的厚度应该至少为1.2mm,桥架盖板的最小厚度可以为1.0mm。

6、桥架重量

桥架重量取决于桥架的体积和桥架的材质。例如200*100mm槽式电缆桥架的重量就比200*50槽式电缆桥架要沉,例如钢制电缆桥架的重量就比铝合金电缆桥架的重量大。



以上为北京京运伟业电缆小编整理的槽式钢制桥架和铝合金桥架在材质厚度厚度方面的区别内容,如果您对相关知识还有疑问,可以拨打咨询热线。
