防火电缆槽盒安装要遵循哪些要求,长度、跨距和载荷说明介绍

当前位置: 主页 > 防火电缆桥架

防火电缆槽盒安装要遵循哪些要求,长度、跨距和载荷说明介绍

时间:2022-07-28 17:30:28 来源:防火桥架

防火电缆桥架是一种能够防火阻燃的电缆桥架,通过在金属电缆桥架表面进行喷涂防火塑或者喷防火漆来加工而成的为金属防火电缆桥架,通过使用耐火阻燃材料材质制作而成的为非金属防火电缆桥架。防火电缆桥架安装要求很很多,包括桥架材质、桥架长度、支吊架跨距、桥架安全载荷等要求。相关内容介绍如下:

1、防火桥架

防火桥架墙面托臂分为沿墙水平和沿墙垂直两种。沿墙水平左右敷设选用JY-TB102托臂,沿墙垂直上下敷设选用JY-TB105托臂。有孔托盘防火桥架底部通风孔的面积不应该超过底部总面积的40%。防火桥架梯架横档与电缆的接触宽度应该>=25mm。

防火桥架每平方米平面的偏差不允许超过5mm。如果防火桥架宽度不够1000mm,也要按照宽度1000mm计算。防火桥架的吊架用型材时可以分为圆钢吊杆(DGY)、角钢吊杆(DGJ)、槽钢吊杆(DGC)和异形钢吊杆(DGYX)。

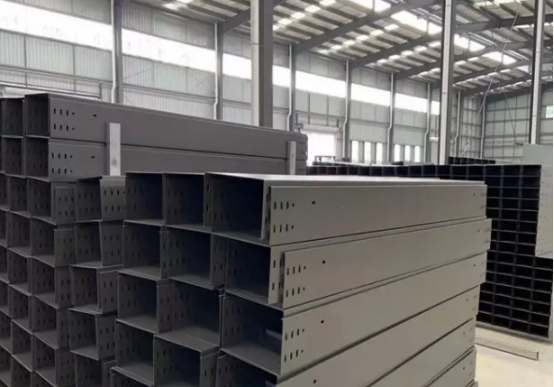

防火桥架

2、桥架安装

桥架安装时,遇到表面喷塑\防火的托盘或梯架,要把接地位置或连接电气位置的绝缘涂层清理干净,防止电流不能顺畅通过产生积电,发生电力安全事故。桥架安装时,托盘梯架应该牢固可靠,无论横向还是竖向都要求平整,固定支吊架水平方向的左右偏差不能大于10mm,垂直方向的高低偏差不能大于5mm。

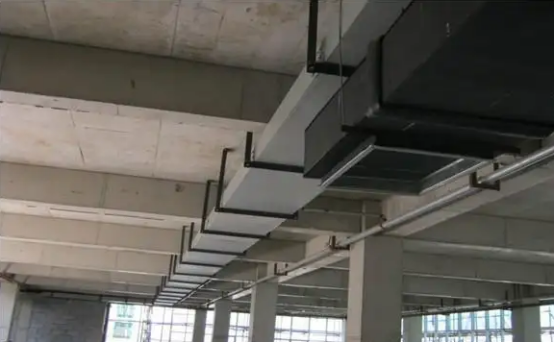

桥架安装

3、桥架长度

对于跨距大于标准长度或考虑户外风雪作用的高负载的防火桥架,需要采用增强型侧板或者增强桥架的高度,或者采用瓦楞型防火桥架,来保证其安全载荷。防火桥架吊架编写提料清单时应填写:名称+高度H+横担长度L,例如:通丝双拉吊架,规格H=2000mm,L=360mm(通丝吊架默认横担长度=槽宽+60mm)。

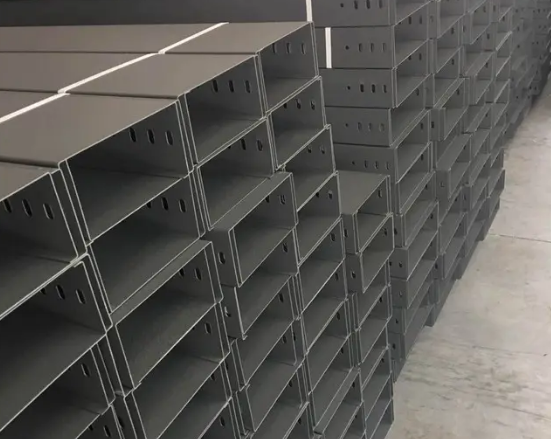

桥架长度

4、桥架跨距

防火桥架的各种弯通及附件规格应符合工程布置条件并与桥架直通相匹配。防火桥架支吊架的规格和数量,应按照桥架规格、层数、跨距等技术配置进行选择,并满足安全载荷的要求。防火桥架的在户内安装时,桥架支吊架的短跨距一般采取1.5m-2m,长跨距可以采取3m、4m或6m。防火桥架在户外安装时,户外立柱的间距一般采取6m。

5、桥架载荷

防火桥架在安全工作载荷的情况下,其挠度值与其支吊架的跨距相比,该比例不应该大于1/200,否则会导致防火桥架发生弯曲变形或破裂,出现安全事故。敷设在电缆竖井的防火桥架敷设时,其固定支架不应该安装在固定电缆的绑线支架上,且应当每隔3~5层设置承重支架,防止固定支架的承重超过其安全载荷。



以上为北京京运伟业小编整理的防火电缆桥架安装及桥架长度、跨距和载荷的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
