镀锌电缆桥架盖板不同厚度标准对比介绍
镀锌电缆桥架盖板不同厚度标准对比介绍
时间：2022-09-03 16:14:59 来源：电缆桥架
电缆桥架按照常用桥架结构分为槽式电缆桥架、托盘式电缆桥架和梯式电缆桥架。电缆桥架盖板是一块两边有小翻边的直板，通过卡扣、拧扣或七字扣等配件覆盖固定到桥架槽体或梯架上面，电缆桥架盖板能保护桥架内敷设的电缆，起到防水防尘的作用，同时也能屏蔽外界信号的干扰。盖板厚度可以跟槽体或梯架的主体厚度保持一致，也可以低一个等级，电缆桥架盖板厚度根据不同项目需要采用不同的国家标准，包括JB/T 10216-2000国家标准、JB/T 10216-2013国家标准、QB/T 1453-2003国家标准和T/CECS 31-2017国家标准。镀锌电缆桥架盖板的厚度在这些国家标准中都有明确规定。以下为相关内容介绍。
以下内容中的W表示桥架宽度，T表示桥架盖板厚度，后面不再赘述。
1、电缆桥架盖板厚度-《JB/T 10216-2000》国家标准-镀锌桥架
W<100mm，T为1.0mm；
100mm<=W<150mm，T为1.2mm或1.0mm；
150mm<=W<400mm，T为1.5mm或1.2mm；
400mm<=W<=800mm，T为2.0mm或1.5mm；
800mm<W，T为2.5mm或2.0mm；
2、电缆桥架盖板厚度-《JB/T 10216-2013》国家标准-镀锌桥架
W<=150mm，T为1.0mm；
150mm<W<=300mm，T为1.2mm或1.0mm；
300mm<W<=500mm，T为1.5mm或1.2mm；
500mm<W<=800mm，T为2.0mm或1.5mm；
800mm<W，T为2.2mm或2.0mm；

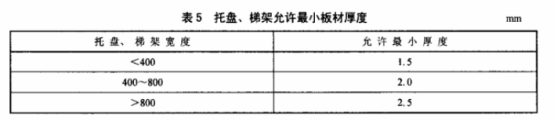

3、电缆桥架盖板厚度-《QB/T 1453-2003》国家标准-镀锌桥架
W<400mm，T为1.5mm；
400mm<=W<=800mm，T为2.0mm或1.5mm；
800mm<W，T为2.5mm或2.0mm；

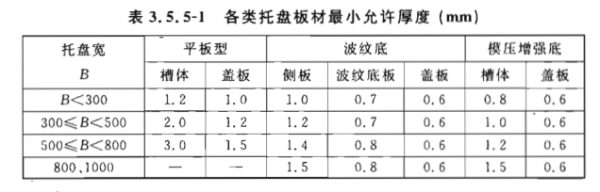

4、电缆桥架盖板厚度-《T/CECS 31-2017》国家标准-镀锌桥架
W<300mm，T为1.0mm；
300mm<=W<500mm，T为1.2mm；
500mm<=W<800mm，T为1.5mm；
800mm<W，T为2.0mm；
以上为北京京运伟业电缆小编整理的电缆桥架盖板厚度国家标准关于镀锌桥架的相关内容，如果您对相关知识还有疑问，可以拨打咨询热线。
