电缆桥架尺寸的选择-根据电缆选择桥架

当前位置: 主页 > 电缆桥架标准

电缆桥架尺寸的选择-根据电缆选择桥架

时间:2021-07-24 12:42:51 来源:桥架标准

如何根据敷设电缆的型号和数量,来进行对应电缆桥架尺寸的选择,这个问题本质是说把一些型号数量的电缆的合计横截面积能否放入到一个长方形桥架的横截面积中,且还能有一定的空余面积。

下面结合一个客户具体案例,来给大家说一下如何根据电缆选择桥架,及进行对应电缆桥架尺寸的选择

客户问题描述:

200*150的线槽能放下

1根3*185+2*95

3根3*25+2*16

2根3*95+2*50

电缆吗?

以下为问题回答即对应桥架尺寸的计算过程:

步骤1:

先计算每种类型电缆所占面积:假设某种电缆的直径为3CM,考虑到电缆本身的蓬松度以及工艺要求不能扎太紧,这种电缆的面积按照一个正方形算,不按圆形算,它的所占面积=直径*直径=3*3=9平方厘米。

电缆桥架

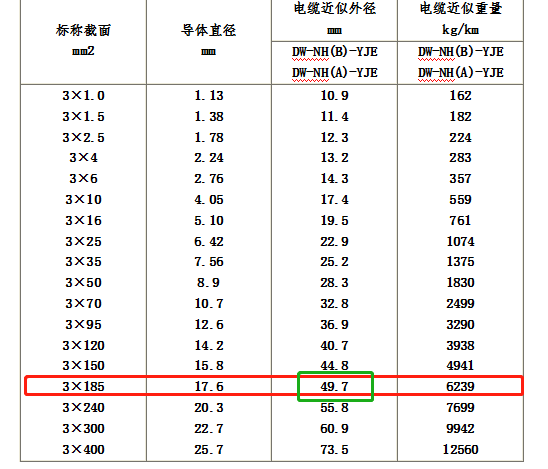

实际当中每种型号电缆的直径都有明确规定,例如3*185电缆其直径为49.7mm详见下图

电缆桥架尺寸的选择

所以1根3*185电缆的所占面积为49.7mm*49.7mm=2470.09mm2,同理可以得出:

电缆桥架尺寸的选择

1根2*95电缆的所占面积为36.5mm*36.5mm=1332.25mm2


电缆桥架尺寸的选择

1根3*25电缆的所占面积为22.9mm*22.9mm=524.41mm2


电缆桥架尺寸的选择

1根2*16电缆的所占面积为19.1mm*19.1mm=364.81mm2


电缆桥架尺寸的选择

1根3*95电缆的所占面积为36.9mm*36.9mm=1361.61mm2


电缆桥架尺寸的选择

1根2*50电缆的所占面积为27.9mm*27.9mm=778.41mm2


步骤2:

计算多根线缆的所占总面积=单根所占面积*线缆数量

按这个算法,本例中电缆所占合计横截面积为:

1*(2470.09+1332.25)+

3*(524.41+364.81)+

2*(1361.61+778.41)

=10750.04mm2

电缆桥架尺寸的选择



步骤3:

按照电缆桥架行业标准“电缆在梯式桥架、托盘式桥架内的填充率一般情况下,控制电缆可取50%~70%,且宜预留10%~25%工程发展裕量”,电缆桥架横截面面积=10750/(0.5-0.1)=26875平米毫米,现在客户给出的桥架尺寸为200*150mm,那么这个槽的横截面积=200*150=30000平米毫米,30000大于26875,也就是说按照行业标准核算后还有空余空间,所以足够容纳所有电缆了。

电缆桥架尺寸的选择


以上为电缆桥架尺寸的选择-根据电缆选择桥架这个问题的回答内容。
