桥架国标厚度 新标准有哪些内容,桥架厚度标准介绍

当前位置: 主页 > 电缆桥架标准

桥架国标厚度 新标准有哪些内容,桥架厚度标准介绍

时间:2022-06-29 18:07:35 来源:桥架标准

桥架是电缆桥架的简称,被广泛应用在室内、室外各种敷设电缆的场景中。桥架国家标准有好几个,其中《JB/T 10216-2013 电控配电用电缆桥架》简称2013桥架标准使用最为广泛,另外《T/CECS 31-2017 钢制电缆桥架工程技术规程标准》简称2017桥架标准,增加了许多关于环保节能钢制桥架的厚度标准规定。桥架厚度标准不仅规定了桥架板材的厚度标准,还包括桥架盖板和连接片的厚度标准。相关知识点整理如下:

1、桥架国家标准

2000国家标准定义了桥架的适用范围,引用标准、定义、型号代号、要求、试验方法和检验规格。2013国家标准定义了桥架的规范性引用文件、结构要求、标志、运输和贮存。2000国家标准中托盘式桥架结构特征的名称为有孔托盘,代号为P。2000国家标准中梯式桥架结构特征的名称为梯架,代号为T。

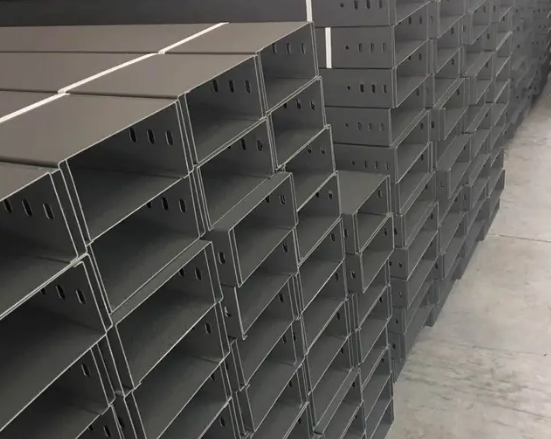

桥架国家标准1

2000国家标准包括桥架结构强度与稳定性的计算方法、均布荷载和导电性实验。2013国家标准包括出厂检验样本数量和判定数组和型式检验不合格分类。2000国家标准中组装式桥架结构特征的名称为组装式托盘,代号为Z。2000国家标准中大跨距槽式桥架结构特征的名称为双边无孔托盘,代号为DC。

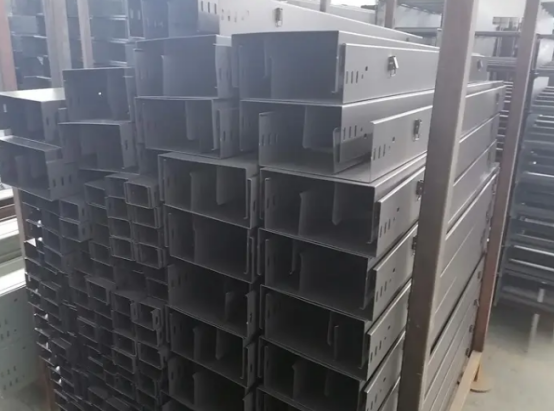

桥架国家标准2

2、桥架厚度标准

桥架标准中桥架的厚度会影响桥架的安全工作载荷,同样的支吊架跨度同样的规格的桥架,桥架板材厚度越厚,其承重能力越强,承受负载时的挠度值也会越小,即弯曲变形的幅度越小。按照2013桥架标准,电镀锌厚度要求大于等于12um,热浸镀锌厚度要求大于等于65um,防火涂层厚度要求大于等于60um,VCI双金属涂层厚度要求大于等于8um。

桥架厚度标准

桥架标准中卡接式梯架桥架的宽度大于150mm小于等于400mm时,侧板的厚度应至少为1.1mm,横档的厚度应不小于1.2mm,盖板的厚度应不低于0.7mm。按照2013桥架标准,托盘、梯架的宽度大于800mm,如果为钢制,桥架厚度应为2.2mm,如果为铝合金,桥架厚度至少为2.5mm,如果为玻璃钢制,桥架厚度最小为5.0mm。



以上为北京京运伟业小编整理的桥架国标厚度新标准介绍的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
