电缆槽盒安装要求有哪些,弯曲半径和跨距相关介绍

当前位置: 主页 > 电缆桥架安装

电缆槽盒安装要求有哪些,弯曲半径和跨距相关介绍

时间:2022-07-18 18:14:14 来源:桥架安装

安装电缆桥架时要遵守很多事项规定,或者叫标准规范,包括桥架载荷、桥架防水、桥架防火、桥架防腐蚀等内容,电缆桥架弯曲半径要满足桥架内电缆的最大弯曲半径需求,电缆桥架跨距与桥架安装环境和项目要求有直接关系。相关内容介绍如下:

1、电缆桥架安装

电缆桥架安装时,要检查电镀锌桥架的表面是否光滑、均匀、致密,不得有起皮、气泡、花斑、局部未镀锌、划伤等缺陷。在腐蚀环境下进行电缆桥架安装时,应采取相关措施防止桥架表面涂层被破环,导致起斑生锈。电缆桥架安装现场进行切割、钻孔操作后,对裸露的钢材基板表面要用相应的防腐涂料或油漆修补。

为了尽量缩短电缆桥架安装工期,机电安装应提前进行施工,例如地下室位置可以先进行桥架定位、支吊架施工,然后让土建单位进行顶棚腻子施工,完成后就可以进行桥架水平安装。电缆桥架安装在选择桥架时,除了注意桥架的规格,还要注意桥架的结构品种,桥架的板材厚度和桥架表面防护厚度。

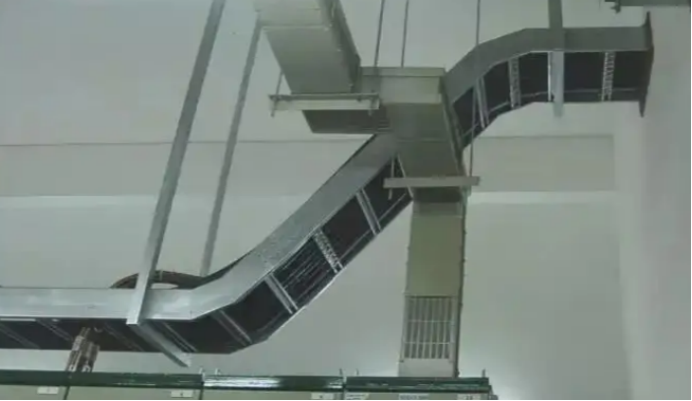

电缆桥架安装

2、电缆桥架载荷

2000国家标准包含桥架的型式及品种、托盘和梯架的规格、荷载等级的选择,2013国家标准包括桥架的常用规格尺寸、板材厚度和额定均布载荷等级。2000国家标准包含桥架的表面防腐处理方式选择、支吊架配置、防火接地的规范,2013国家标准包括桥架的试验载荷、出厂检验项目和不合格分类。

电缆桥架载荷

3、电缆桥架弯曲半径

电缆桥架敷设时遇到电缆需要分支或拐弯,托盘或梯架的弯通、三通等的弯曲半径要大于敷设电缆的最大弯曲半径,否则安装的桥架会对电缆产生损坏。电缆桥架直线段的标准长度一般有2m、3m、4m、6m几种。电缆桥架弯通的内侧弯曲半径有50mm、100mm、150mm、200mm、300mm、400mm、600mm等。

电缆桥架弯曲半径

4、电缆桥架跨距

电缆桥架在安全工作载荷的情况下,其挠度值与其支吊架的跨距相比,该比例不应该大于1/200,否则会导致电缆桥架发生弯曲变形或破裂,出现安全事故。对于跨距大于标准长度或考虑户外风雪作用的高负载的电缆桥架,需要采用增强型侧板或者增强桥架的高度,或者采用瓦楞型电缆桥架,来保证其安全载荷。



以上为北京京运伟业小编整理的电缆桥架安装规定及桥架弯曲半径和跨距的相关内容,如果您对相关知识还有疑问,可以拨打咨询热线。
